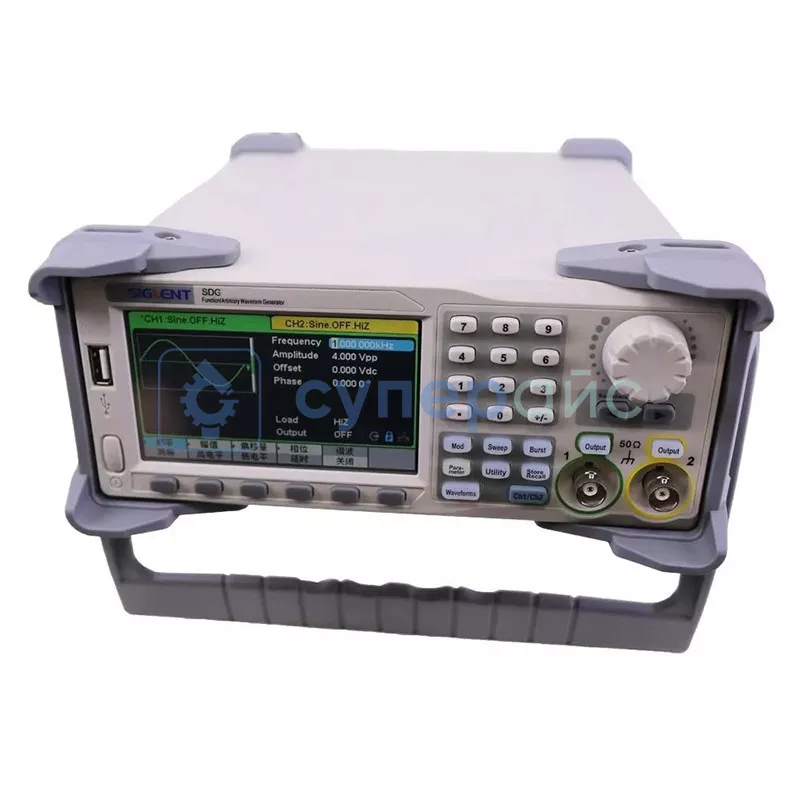

Двухканальный генератор сигналов Siglent SDG6032X-E
0
804 877 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Гарантия 5 лет
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики Siglent SDG6032X-E
| Количество каналов | 2 |
| Частотный выход | 350 МГц |
| Частота дискретизации | 2,4 Гвыб / с (2-кратная интерполяция) |
| Вертикальное разрешение | 16 бит |
| Модуляция | AM, FM, PM, FSK, ASK, PSK, DSB-AM, ШИМ |
| Функция развертки и пакетной передачи | есть |
| Функция выхода гармоник | есть |
| Функция объединения двухканальных сигналов | есть |
| Возможности межканального соединения, копирования и отслеживания | есть |
| 196 встроенных произвольных волн | есть |
| Функция аппаратного счетчика частоты | есть |
| Частота | |
| Разрешение | 1 мкГц |
| Начальная точность | -1 - +1 ppm -2 - +2 ppm |
| Синусоидальная волна | |
| Частота | 1 мкГц - 350 МГц |
| Гармонические искажения | 0 - 1 МГц: -65 дБ; 1 МГц - 60 МГц: -60 дБ; 60 МГц - 100 МГц: -50 дБ; 100 МГц - 200 МГц: -40 дБ; 200 МГц - 300 МГц: -30 дБ; > 300 МГц: -28 дБ |
| Полное гармоническое искажение | 0 дБм, 10 Гц - 20 кГц: 0,075 % |
| Ложный сигнал | ≤ 350 МГц -60 дБ; > 350 МГц -55 дБ |
| Пульс | |
| Частота | 1 мкГц - 120 МГц |
| Ширина импульса | 3,3 нс |
| Разрешение по ширине импульса | 100 пс |
| Время подъема / падения | 2 н |
| Разрешение времени нарастания / падения | 100 пс |
| Точность длительность импульса | ± (0,01 % + 0,3 нс) |
| Рабочий цикл | 0,001 - 99 % |
| Разрешение рабочего цикла | 100 пс |
| Период джиттера (среднеквадратичное значение) | 100 пс |
| Прямоугольная волна | |
| Полоса пропускания | 120 МГц |
| Время подъема / падения | 2,6 нс |
| Рабочий цикл | 10 - 90 % |
| Период джиттера (среднеквадратичное значение) | 100 пс |
| Треугольная волна | |
| Частота | 1 мкГц - 5 МГц |
| Линейность | ≤ 1 % пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %) |
| Симметрия | от 0 % до 100 % |
| Шум | |
| Полоса пропускания | 350 МГц |
| Произвольная волна | |
| Частота | 1 мкГц - 50 МГц |
| Длина сигнала | 8 миллионов баллов |
| Вертикальное разрешение | 16 бит |
| Частота дискретизации | 300 МВыб/с (TrueArb) 1,2 ГВыб/с (DDS) |
| Джиттер (среднеквадратичное значение) | 100 пс |
| DC | |
| Диапазон | -10 - 10 В |
| Точность | ± (1 % + 2 мВ) |
| Выход | |
| Точность | ± (1 % + 1 мВ размах) |
| Неравномерность амплитуды | + 0,3 дБ |
| Внутреннее сопротивление | 50,5 Ом |
| Выходной ток | 200 мА |
| Перекрестные помехи между каналами | - 60 дБн |
| Защита | ограничение тока, от перенапряжения |
| Модуляция | |
| Тип оператора связи | синус, квадрат, рампа, арб |
| Источник модуляции | внутренний / внешний |
| Тип волны модуляции | синус, квадрат, рампа, шум, арб |
| Глубина модуляции | 0 - 120 % |
| AM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Глубина | 0% - 120% |
| Частота модуляции | 1 мГц - 1 МГц |
| FM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение частоты | 1 мГц - 1 МГц |
| PM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение фазы | 0° - 360° |
| Частота модуляции | 1 мГц - 1 МГц |
| ASK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 50 МГц |
| FSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 1 МГц |
| PSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 1 МГц |
| PWM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая частота | 1 мГц - 1 МГц |
| Разрешение отклонения длительности импульса | 6,67 нс |
| Burst | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Количество импульсов | период от 1 до 100 000, бесконечный, стробирование |
| Внутренний период | 1 мкс - 1000 с |
| Старт/конец фазы | 0° - 360° |
| Закрытый источник | внешний триггер |
| Источник триггера | внутренний, внешний и ручной |
| Характеристики частотомера | |
| Функция | частота, период, положительная / отрицательная длительность импульса, рабочий цикл |
| Режим сопряжения | AC, DC, HF REJ |
| Диапазон частот | 100 мГц - 400 МГц 10 МГц - 400 МГц |
| Входная амплитуда | 100 мВ: ± 2,5 В 200 мВ: ± 2,5 В 500 мВ: ± 2,5 В 100 мВ: 5 Впп 200 мВ: 5 Впп 500 мВ: 5 Впп |
| Входной импеданс | 1 МОм |
| Опорный тактовый импульс | |
| Частота | 10 МГц |
| Амплитуда | 1,4 В |
| Входной импеданс | 5 кОм |
| Вход триггера | |
| VIH | 2 - 5,5 В |
| VIL | -0,5 - 0,8 В |
| Входной импеданс | 100 кОм |
| Длительность импульса | > 100 нс |
| Время отклика | 1,35 мкс (sweep) 1,4 мкс (burst) |
| Выход триггера | |
| VOH | 3,8 В |
| VOL | 0,44 В |
| Выходной импеданс | 100 Ом |
| Частота | 1 МГц |
| Синхронизирующий выход | |
| VOH | 3,8 В |
| VOL | 0,44 В |
| Выходной импеданс | 100 Ом |
| Длительность импульса | > 26,7 нс |
| Максимальная частота | 10 МГц |
| Общие характеристики | |
| Дисплей | 4,3-дюймовый сенсорный (480 x 272 пикселей) дисплей |
| Питание | 100 ‒ 240 В (± 10 %), 50 / 60 Гц 100 ‒ 120 В (± 10 %), 400 Гц |
| Потребляемая мощность | 32,5 - 50 Вт |
| Интерфейс | USB, LAN |
| Рабочая температура | 0 - 40 °C, влажность до 90 % |
| Температура хранения | -20 - 60 °C, влажность до 95 % |
| Габариты | 260,3 х 107,2 х 295,7 мм |
| Вес нетто | 3,5 кг |
| Вес брутто | 4,6 кг |
| Комплектация | генератор сигнала Siglent SDG6032X-E - 1 шт; USB кабель - 1 шт; кабель питания - 1 шт; коаксиальный кабель BNC - 1 шт; руководство пользователя - 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
