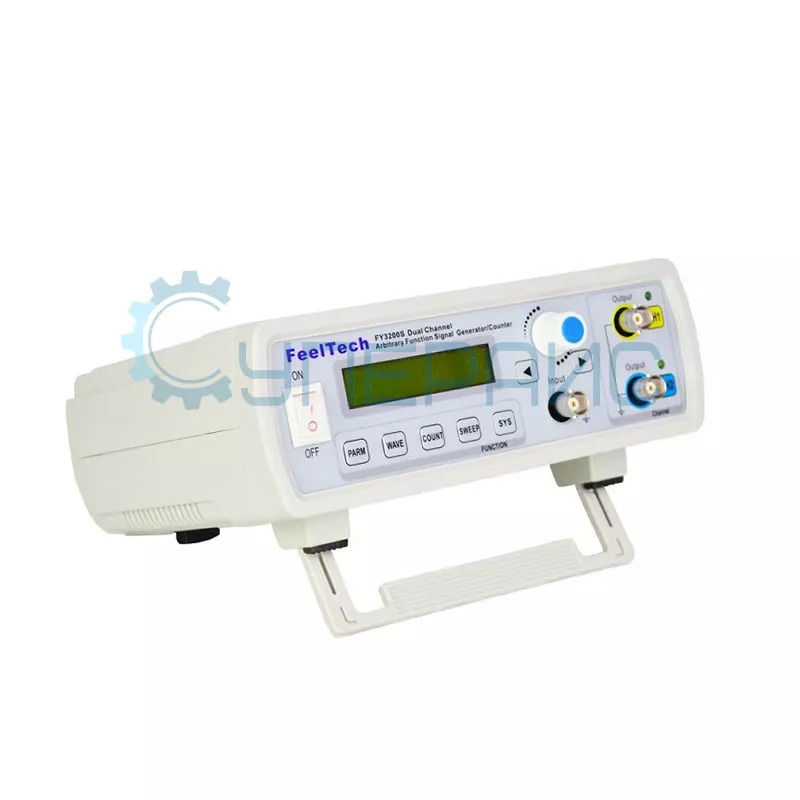

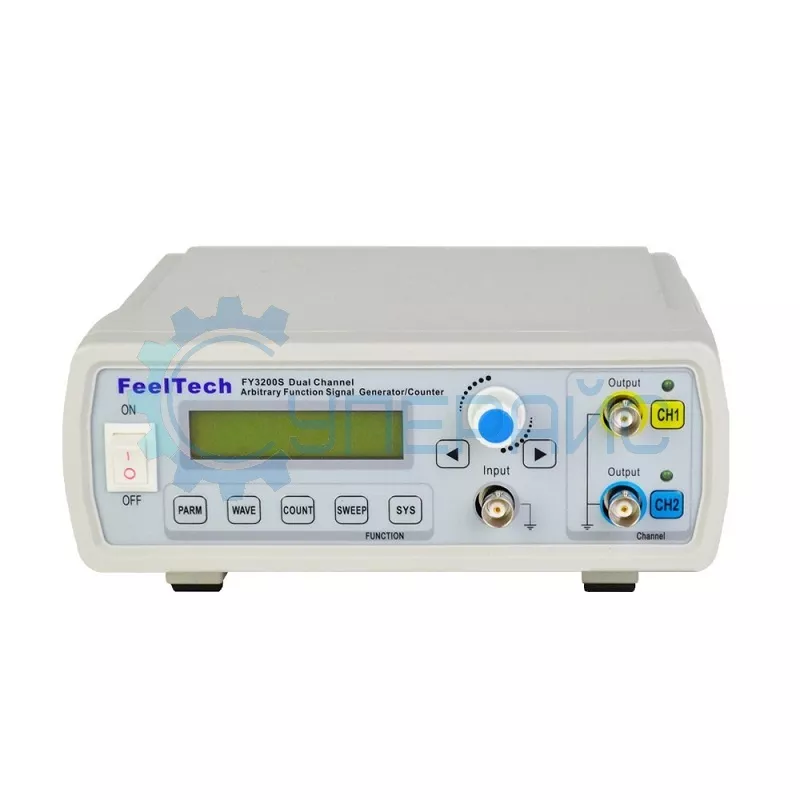

Генератор сигналов FeelTech FY3200S (25 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ FeelTech FY3200S
| Характеристики генератора сигналов | |||
| Количество каналов | 2 | ||
| Диапазон частот | 0 Гц - 25 МГц | ||
| Форма сигналов | синусоидальная, прямоугольная, треугольная, пилообразная, TTL, произвольные сигналы | ||
| Характеристики частоты | |||
| Синусоидальный сигнал | до 25 МГц | ||
| Прямоугольный сигнал | до 6 МГц | ||
| Треугольный сигнал | до 6 МГц | ||
| Разрешение | 10 МГц (до 600 Гц: 1 мкГц) | ||
| Точность | ± 5*10 | ||
| Стабильность | ± 2 /3 ч | ||
| Сдвиг по фазе | 0 - 359°, разрешение: 1° | ||
| Характеристики амплитуды | |||
| Амплитуда | 10 мВ - 20 В (частота < 15 МГц) 10 мВ - 15 В (частота > 15 МГц) | ||
| Разрешение | 10 бит / 10 мВ | ||
| Погрешность | стабильность: 0,5% / 5 часов | ||
| Смещение | 100% от диапазона | ||
| Импеданс | 50 Ом ± 10% | ||
| Характеристики сигналов произвольной формы | |||
| Количество точек на сигнал | 1024 точек | ||
| Скорость выборки | 200 МВыб / с | ||
| Вертикальное разрешение | 10 бит, 10 мВ | ||
| Объем памяти | 15 форм сигналов | ||
| Генератор качающейся частоты | |||
| Режим | линейный, логарифмический | ||
| Объект | частота, заполнение, амплитуда | ||
| Время | 1,0 - 99 с | ||
| Частотомер | |||
| Диапазон частот | 1 Гц - 100 МГц | ||
| Чувствительность | 1 - 20 В | ||
| Вход/выход | |||
| Низкий уровень | < 0,3 В | ||
| Высокий уровень | 1 - 10 В | ||
| Фронт спада/нарастания | < 20 нс | ||
| Общие характеристики | |||
| Дисплей | LCD 1602 | ||
| Габариты | 190 х 180 х 70 мм | ||
| Вес нетто | 577 г | ||
| Комплектация | генератор сигналов FeelTech FY3200S - 1 шт | ||
| | кабель питания - 1 шт USB кабель - 1 шт щупы - 2 шт | ||
| Совместимость | Усилитель мощности FeelTech FYA2010S Усилитель мощности FeelTech FYA2030S Усилитель мощности FeelTech FYA2050S Усилитель мощности FeelTech FYA20A0S Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 | ||
Многофункциональный генератор сигналов FY3200S FeelTech
Преимущества двухканальности
Широкодиапазонный функциональный генератор сигнала FY3200S отличается разнообразием форм генерируемых напряжений и имеет два выхода, но не для разных частот, то есть, является двухканальным.
Двухканальный прибор предоставляет возможность подавать на входы X и Y осциллографа сигналы с двух выходов одновременно и по виду фигур Лиссажу судить о соотношении амплитуд, фаз, частот и периодов двух сравниваемых колебаний. Таким образом, можно оценить рациональность или иррациональность отношений периодов двух сигналов.
Генерируемые сигналы
Прибор генерирует колебания по принципу DDS, которые могут иметь синусоидальнуюю, прямоугольную, треугольную, пилообразную форму. Особой характеристикой прибора для опытного радиолюбителя и инженера, работающего в лаборатории, является возможность получения сигнала, который одновременно меняется по амплитуде и частоте. Так можно получать сигналы произвольной формы. Помимо этого имеется возможность генерации TTL.
Использование ГКЧ
Sweep Generator — генератор качающейся частоты и служит для измерения АЧХ. Прибор может работать как в логарифмическом, так и линейном режиме. Частота, амплитуда и заполнение регулируются. Время, за которое происходит изменение частоты можно варьировать от 1,0 до 99 с. При выборе оптимального времени развертки осциллографа и девиации генератора на экране компьютера или другого малогабаритного дисплея амплитудно-частотная характеристика усилителя, фильтра или контура хорошо видна. Метод удобен, так как регуляция многочисленных «подстроек» происходит быстро.
Удобство эксплуатации

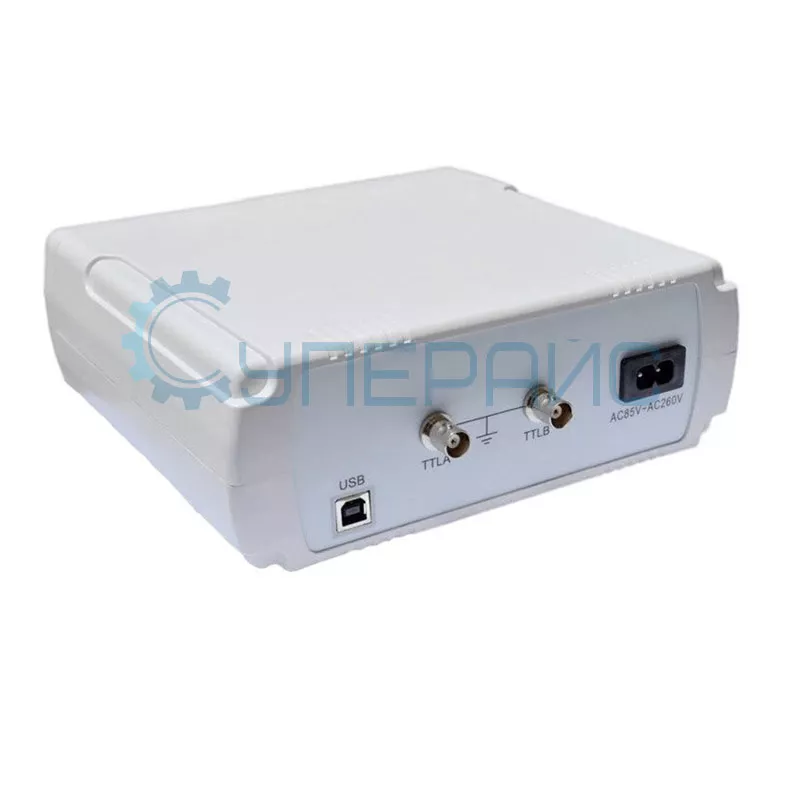

Прибор имеет частотомер — жидкокристаллический дисплей, отображающий необходимые параметры сигналов на выходах. Для удобства пользования число кнопок сделано равным 5. Прибор компактен и удобен для переноски. Защиту от внешних электромагнитных полей можно усилить, если заземлить устройство. Соответствующие зажимы имеются на тыльной стороне корпуса.
Для удобства пользования число кнопок сделано равным 5. Прибор компактен и удобен для переноски. Защиту от внешних электромагнитных полей можно усилить, если заземлить устройство. Соответствующие зажимы имеются на тыльной стороне корпуса.
- диапазон частот для синусоиды — 0-25 МГц;
- диапазон частот для других видов сигнала — 0-6 МГц;
- разрешение — 10 мГц;
- стабильность — 2/3 ч;
- возможность сдвига по фазе с разрешением 1° — 0-359°;
- число сигналов в памяти — 15;
- амплитуда — до 15 МГц - 20 В, более 15 МГц - 15 В.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
