Генератор сигналов JUNCE JDS2900 - 15M (2 канала х 15 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JUNCE JDS2900-15M
| Характеристики генератора сигналов | |
| Количество каналов | 2 |
| Полоса пропускания | 15 МГц |
| Частота дискретизации | 266 МВыб/с |
| Диапазон частот | 0,01 мкГц - 15 МГц |
| Длина волны | 2048 бит |
| Вертикальное разрешение | 14 бит |
| Волновые характеристики | |
| Форма сигналов | синусоидальная, прямоугольная, импульсная (регулируемый рабочий цикл, точная регулировка ширины и периода импульса), треугольная, частичная синусоида, CMOS, DC level, Full-Wave, Pos-Ladder, Pos-Ladder, Neg-Ladder, шумовая, Exponential Rise, Exponential Fall, multisonic, Lorentz Pulse и произвольные сигналы (60 форм) |
| Частотные характеристики | |
| Синусоидальный сигнал | 0,01 мкГц - 15 МГц |
| Прямоугольный сигнал | 0,01 мкГц - 15 МГц |
| Пилообразный сигнал | 0,01 мкГц - 15 МГц |
| Импульсный сигнал | 0,01 мкГц - 6 МГц |
| TTL/CMOS | 0,01 мкГц - 6 МГц |
| Произвольный сигнал | 0,01 мкГц - 6 МГц |
| Время нарастания сигнала | ≤ 25 нс |
| Диапазон регулировки длительности импульса | 100 нс - 4000с |
| Разрешение | 0,01 мкГц |
| Точность частоты | ± 20 ppm |
| Стабильность частоты | ±1 ppm / 3 часа |
| Характеристики синусоидального сигнала | |
| Гармоническое искажение | < 1 МГц: ≥ 45 дБ 1 МГц - 20 МГц: ≥ 40 дБ |
| Полное гармоническое искажение | < 1% (20 Гц - 20 кГц) |
| Характеристики прямоугольного сигнала | |
| Выброс | ≤ 5% |
| Рабочий цикл | 0,1 - 99,9% |
| Характеристики пилообразного сигнала | |
| Линейность | > 98% (0,01 Гц - 10 кГц) |
| Амплитудные характеристики | |
| Диапазон выходной амплитуды | 2mVpp-20Vpp |
| Частота | ≤ 10 МГц |
| Разрешающая способность по амплитуде | 1 мВ |
| Стабильность амплитуды | ± 0,5% / 5 часов |
| Выходной сигнал | |
| Импеданс | 50 Ом ± 10% |
| Защита | все каналы могут работать больше 60 секунд при коротком замыкании нагрузки |
| Характеристики смещения постоянного тока | |
| Амплитуда выходного сигнала | > 2 В |
| Диапазон регулировки смещения | от -9,99 В до 9,99 В |
| Разрешение смещения | 0,01 В |
| Фазовые характеристики | |
| Диапазон | 0 - 359,99° |
| Разрешение | 0,1° |
| TTL/CMOS выход | |
| Низкий уровень | &< 0,3 В |
| Высокий уровень | 1 - 10 В |
| Время нарастания/спада | ≤ 20 нс |
| Характеристики частотомера | |
| Диапазон | 1 Гц - 100 МГц |
| Точность измерения | время захвата: 0,01 - 10 с |
| Характеристики счетчика | |
| Диапазон измерения | 0 - 4294967295 |
| Режим | 2 вида режима сопряжения, DC и AC |
| Режим подсчета | ручной |
| Диапазон входного сигнала | 2mVpp-20Vpp |
| Измерение ширины длительности импульса | 0,01 мкс (разрешающая способность), 20 с (максимальное измеряемое время) |
| Период | 0,01 мкс (разрешающая способность), 20 с (максимальное измеряемое время) |
| Характеристики генератора качающейся частоты | |
| Каналы | CH1 или CH2 |
| Тип развертки | линейная, логарифмическая |
| Длительность периода изменения частоты | 0,1 - 999,9 с |
| Диапазон настройки | произвольно устанавливается между начальной и конечной точками |
| Режимы свипирования | вверх, вниз, вверх-вниз |
| Характеристики генератора пачки импульсов | |
| Количество импульсов | 1 - 1048575 |
| Режимы | Manual Trig, CH2 Trig, Ext.Tring (AC), Ext.Tring (DC) |
| Общие характеристики | |
| Дисплей | 2,4-дюймовый цветной TFT дисплей |
| Языки меню | английский |
| Интерфейс | USB |
| Питание | DC 5 В ± 0,5 В |
| Рабочая температура | 0 - 40℃ |
| Влажность | < 80% |

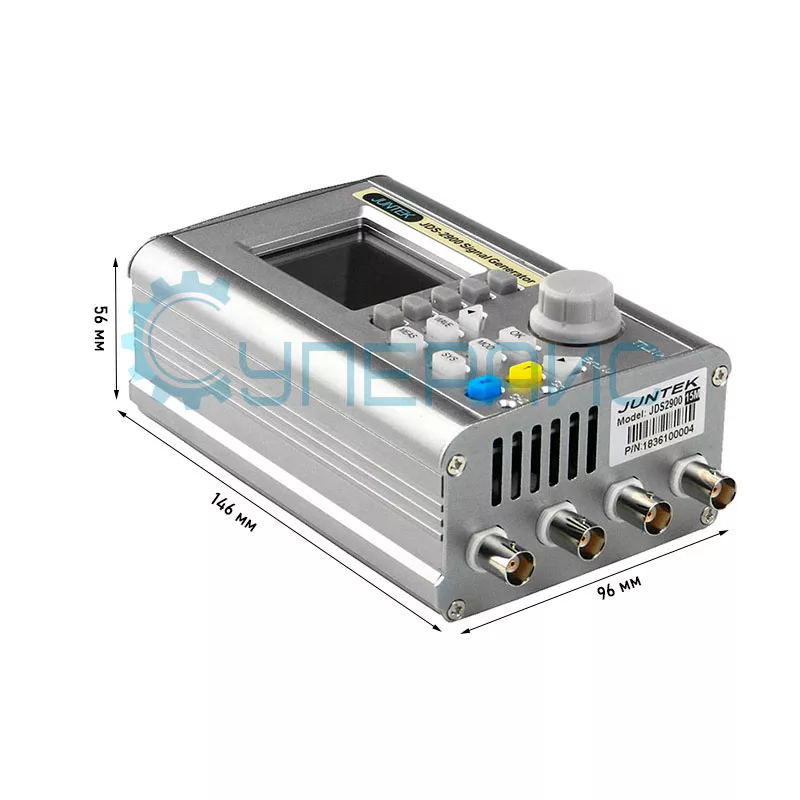

| Габариты | 146 х 96 х 56 мм |
| Вес нетто | 420 г |

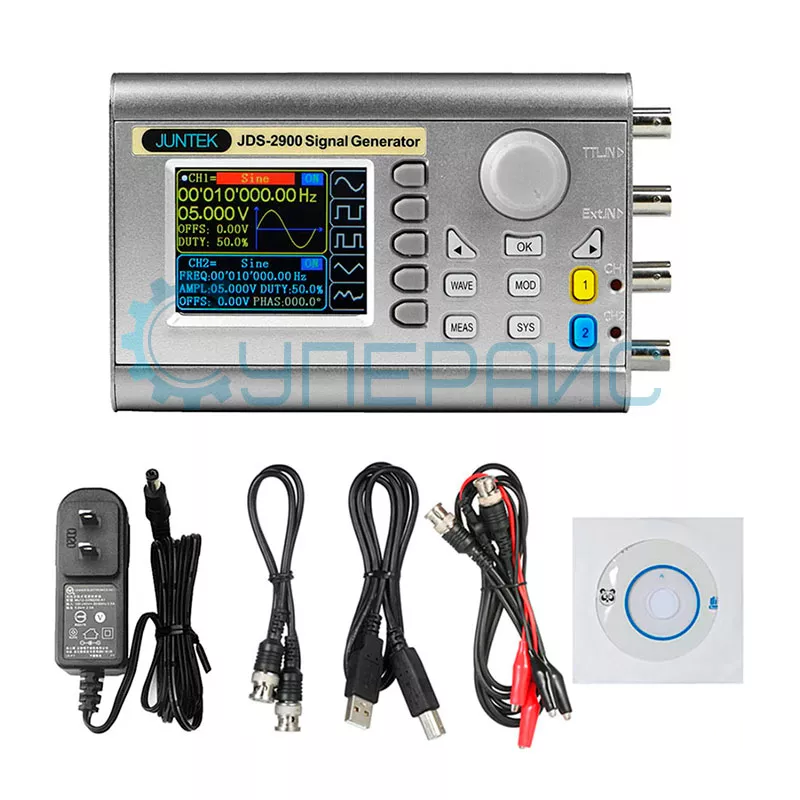

| Комплектация | генератор сигналов JUNCE JDS2900-15M – 1 шт |
| сетевой адаптер питания – 1 шт кабель USB – 1 шт BNC кабель – 1 шт кабель BNC-крокодилы – 1 шт инструкция по эксплуатации – 1 шт диск с программным обеспечением - 1 шт | |
| Совместимость | Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 |
Прецизионный ВЧ генератор сигналов JDS2900-15M от производителя JUNCE
Генератор сигналов произвольной формы JUNCE JDS2900 обеспечивает формирование сигналов как стандартных (синусоидальных, прямоугольных, треугольных), так и специальных форм. Этот двухканальный DDS генератор 15 МГц, с частотой преобразования 266 МВыб/с при вертикальном разрешении 14 бит, успешно применяется для решения различных измерительных задач.
Прибор имеет встроенный частотомер до 100 МГц и счетчик импульсов, а также функцию модуляции амплитуды и функции развертки по частоте. Оба выходных канала CH1 и CH2 полностью функциональны и независимы друг от друга. Частота, амплитуда и смещение сигнала задаются по отдельности.
Все измеряемые параметры отображаются на цифровом 2,4-дюймовом TFT дисплее. Благодаря прилагаемому программному обеспечению все данные хранятся и экспортируются на ПК. Также измерения возможно проводить удаленно и наблюдать результаты с экрана вашего компьютера.
USB интерфейс позволяет пользователям передавать данные на ПК, а также производить питание от внешнего аккумулятора.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
