Генератор сигналов JUNCE JDS6600 - 15M (2 канала х 15 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ JUNCE JDS6600-15M
| Характеристики генератора сигналов | |
| Количество каналов | 2 |
| Полоса пропускания | 15 МГц |
| Частота дискретизации | 266 МВыб/с |
| Диапазон частот | 0,01 мкГц - 15 МГц |
| Длина волны | 2048 бит |
| Вертикальное разрешение | 14 бит |
| Волновые характеристики | |
| Форма сигналов | синусоидальная, прямоугольная, треугольная, импульсная (коррекция рабочего цикла), пилообразная, шумовая, Partia Sine, CMOS, DC level, Half-wave, Full-Wave, Pos-Ladder, Neg-Ladder, Noise, Exponential Rise, Exponential Fall, Tone, Sinc Pulse, Lorentz Pulse и произвольные сигналы (60 форм, по умолчанию установлено 15 групп) |
| Частотные характеристики | |
| Синусоидальный сигнал | 0,01 мкГц - 15 МГц |
| Прямоугольный сигнал | 0,01 мкГц - 15 МГц |
| Пилообразный сигнал | 0,01 мкГц - 15 МГц |
| Импульсный сигнал | 0,01 мкГц - 6 МГц |
| TTL/CMOS | 0,01 мкГц - 6 МГц |
| Произвольный сигнал | 0,01 мкГц - 6 МГц |
| Время нарастания сигнала | ≤ 25 нс |
| Диапазон регулировки длительности импульса | 150 нс - 4000с |
| Разрешение | 0,01 мкГц |
| Точность частоты | ± 20 ppm |
| Стабильность частоты | ±1 ppm / 3 часа |
| Характеристики синусоидального сигнала | |
| Гармоническое искажение | < 1 МГц: ≥ 45 дБ 1 МГц - 20 МГц: ≥ 40 дБ |
| Полное гармоническое искажение | < 0.8% (20 Гц - 20 кГц) |
| Характеристики прямоугольного сигнала | |
| Выброс | ≤ 5% |
| Рабочий цикл | 0,1 - 99,9% |
| Характеристики пилообразного сигнала | |
| Линейность | > 98% (0,01 Гц - 10 кГц) |
| Амплитудные характеристики | |
| Диапазон выходной амплитуды | 2mVpp-20Vpp |
| Частота | ≤ 10 МГц |
| Разрешающая способность по амплитуде | 1 мВ |
| Стабильность амплитуды | ± 0,5% / 5 часов |
| Выходной сигнал | |
| Импеданс | 50 Ом ± 10% |
| Защита | все каналы могут работать больше 60 секунд при коротком замыкании нагрузки |
| Характеристики смещения постоянного тока | |
| Амплитуда выходного сигнала | > 4 В |
| Диапазон регулировки смещения | от -9,99 В до 9,99 В |
| Разрешение смещения | 0,01 В |
| Фазовые характеристики | |
| Диапазон | 0 - 359,99° |
| Разрешение | 0,01° |
| TTL/CMOS выход | |
| Низкий уровень | &< 0,3 В |
| Высокий уровень | 1 - 10 В |
| Время нарастания/спада | ≤ 20 нс |
| Характеристики частотомера | |
| Диапазон | 1 Гц - 100 МГц |
| Точность измерения | время захвата: 0,01 - 10 с |
| Характеристики счетчика | |
| Диапазон измерения | 0 - 4294967295 |
| Режим | 2 вида режима сопряжения, DC и AC |
| Режим подсчета | ручной |
| Диапазон входного сигнала | 2mVpp-20Vpp |
| Измерение ширины длительности импульса | 0,01 мкс (разрешающая способность), 20 с (максимальное измеряемое время) |
| Период | 0,01 мкс (разрешающая способность), 20 с (максимальное измеряемое время) |
| Характеристики генератора качающейся частоты | |
| Каналы | CH1 или CH2 |
| Тип развертки | линейная, логарифмическая |
| Длительность периода изменения частоты | 0,1 - 999,9 с |
| Диапазон настройки | произвольно устанавливается между начальной и конечной точками |
| Режимы свипирования | вверх, вниз, вверх-вниз |
| Характеристики генератора пачки импульсов | |
| Количество импульсов | 1 - 1048575 |
| Режимы | Manual Trig, CH2 Trig, Ext.Tring (AC), Ext.Tring (DC) |
| Общие характеристики | |

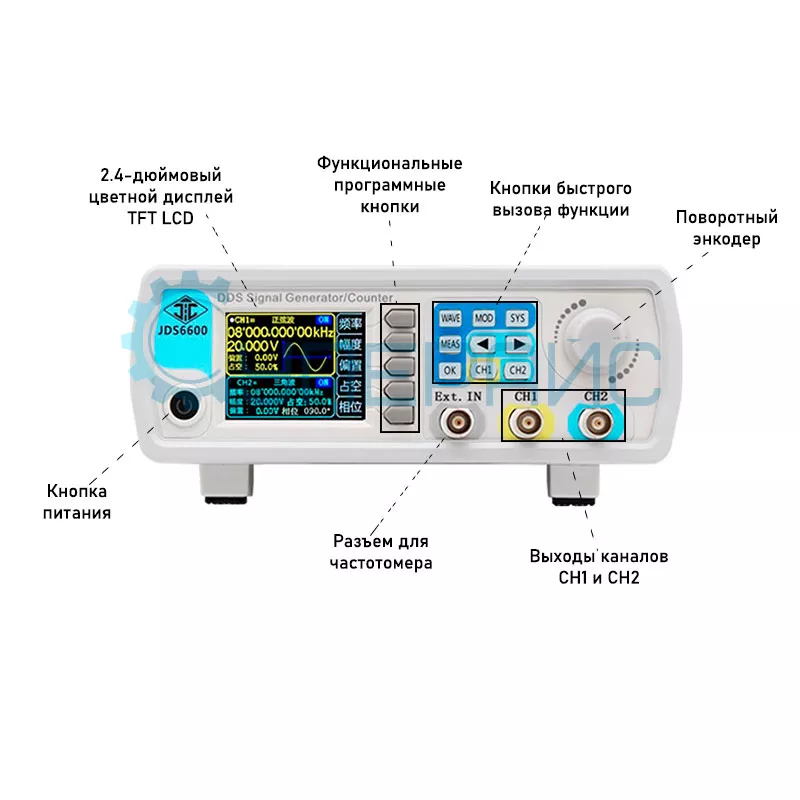

| Дисплей | 2,4-дюймовый цветной TFT дисплей, 320 x 240 пикселей |
| Языки меню | английский |
| Интерфейс | USB, UART с уровнями TTL |
| Питание | DC 5 В ± 0,5 В |
| Рабочая температура | 0 - 40℃ |
| Влажность | < 80% |

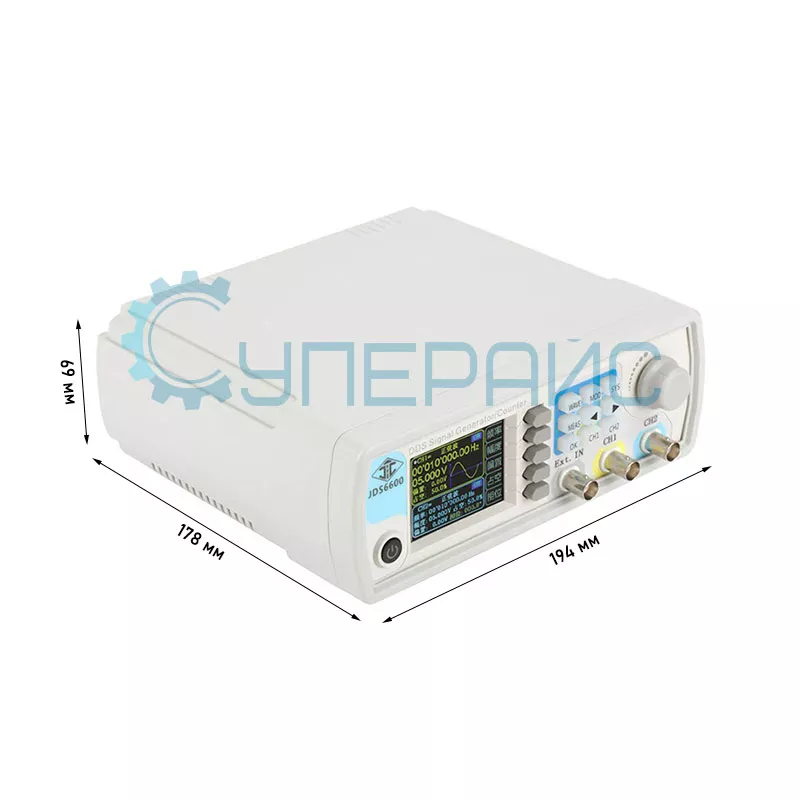

| Габариты | 194 х 178 х 69 мм |
| Вес нетто | 600 г |
| Вес брутто | 947 г |
| Комплектация | генератор сигналов JUNCE JDS6600-15M – 1 шт |
| сетевой адаптер питания – 1 шт кабель USB – 1 шт BNC кабель – 1 шт кабель BNC-крокодилы – 1 шт инструкция по эксплуатации – 1 шт диск с программным обеспечением - 1 шт | |
| Совместимость | Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 |
Двухканальный генератор сигналов JDS6600 с пропускной способностью 15 МГц
Компания Hangzhou Junce Instruments обновила серию функциональных генераторов сигналов JDS6600, усовершенствовав их функциональность. Новая линейка обладает улучшенными точностными и частотными характеристиками. Главное улучшение новой модели двухканального генератора сигналов JDS6600-15M – увеличенная до 15 МГц полоса пропускания. Также увеличились частота дискретизации до 266 МВыб/с и вертикальное разрешение до 14 бит по амплитуде, что позволило минимизировать ошибки квантования, вызывающие искажения формы генерируемого сигнала при создании сигналов произвольной формы. Генератор сигналов JDS6600-15M оснащен высококонтрастным цветным ЖК-дисплеем 2,4”, способен генерировать до 60 различных точных произвольных форм сигналов, имеет функцию модуляции амплитуды и функции развертки по частоте. Это отличный измерительный прибор, работающий с помощью технологии формирования сигнала методом прямого цифрового синтеза (DDS), с продолжительным сроком службы, подходящий для применения в промышленных и научных лабораториях, ремонтных мастерских, учебных заведениях.
Основные возможности и преимущества:
- 2 канала;
- Формирование до 60 видов сигналов произвольных форм с частотой до 6 МГц;
- Цветной 2,4-дюймовый ЖК-дисплей, отображающий форму выходного сигнала (в том числе и произвольных сигналов) одновременно для двух каналов;
- Высокая точность измерений;
- Частота выходного сигнала синусоидальной, прямоугольной и треугольной формы до 15 МГц;
- Частота дискретизации 266 МВыб/с;
- Глубина памяти 2,048 Кб;
- Каналы CH1 и CH2 полностью функциональны и независимы друг от друга; частота, амплитуда и смещение сигнала задаются по отдельности;
- Встроенный частотомер до 100 МГц и счетчик импульсов;
- Сохранение и использование 100 групп настроек;
- Точная регулировка длительности импульса и рабочего цикла;
- Формирование пачки заданного числа импульсов от 1 до 1048575;
- Точная настройка отклонения фазы между двумя каналами;
- Развертка частоты по линейному и логарифмическому режиму (вверх, вниз, вверх-вниз);
- Коррекция скважности, амплитудная и частотная модуляции;
- Регулируемый ТТЛ/КМОП-выход;
- Интерфейс USB-UART;
- Интуитивно-понятный пользовательский интерфейс;
- Защита от короткого замыкания;
- Небольшие габариты;
Превосходные технические характеристики, простота в использовании и удобный графический дисплей - всё это прекрасно сочетается в данной модели генератора сигналов произвольной формы. Это отличный измерительный прибор, с продолжительным сроком службы, подходящий для применения в промышленных и научных лабораториях, ремонтных мастерских, учебных заведениях.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
