Измеритель LCR метр Tonghui TH2817B+
Технические характеристики Tonghui TH2817B+
| Режимы измерения | автоматический / ручной |
| Тестируемая частота | 50 Гц, 60 Гц, 100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 40 кГц, 50 кГц, 100 кГц |
| Точность | 0,1% |
| Тестируемый уровень | 0.1 В, 0.3 А, 1 В rms |
| Скорость измерения | быстрая - 19 мс средняя - 83 мс медленная - 333 мс |
| Выходной импеданс | 10 Ом, 100 Ом |
| Диапазон измерения индуктивности (L) | 0,00001 мкГн - 99,9999 кГн |
| Диапазон измерения емкости (C) | 0,00001 пФ - 9,99999 Ф |
| Диапазон измерения сопротивления (|Z|, X, R, DCR) | 0,00001 Ом - 99,9999 МОм |
| Диапазон измерения проводимости (|Y|, G, B) | 0,00001 мкс - 99,9999 с |
| Диапазон измерения тангенса угла потерь (D) | 0,00001 - 9,99999 |
| Диапазон измерения добротности (Q) | 0,00001 - 99999,9 |
| Диапазон измерения фазового сдвига между током и напряжением (θ) | -179,99° - 179,99° / -3,14159 - 3,14159 |
| Функция калибровки | открытая, закрытая, на нагрузке |
| Режим триггера | внешний, внутренний, ручной, от шины |
| Эквивалентная схема | последовательная, параллельная |
| Конфигурация | 5-и терминальная |
| Среднее время | 1 - 255 |
| Математические операции | Δ, Δ% |
| Время задержки | 0 - 60,000 с, шаг 1 мс |
| Функция компаратора | 10 ячеек сортировки, BIN1 - BIN9, NG, AUX счетчик ячеек выход PASS/FAIL на передней панели, LED индикатор |
| Список развертки | 10 страниц параметры: частота, AC напряжение |
| Внутренняя память | 100 ячеек для файлов установок LCRZ 10 результатов измерения |
| Внешняя USB память | GIF файлы CSV файлы |
| Общие характеристики | |
| Дисплей | 4.3-дюйма TFT LCD, разрешение 6 бит |
| Питание | 110 В / 220 В, 50 Гц |
| Потребляемая мощность | < 80 Вт |
| Интерфейс передачи данных | USB, RS-232, HANDLER |
| Рабочая температура | от 0°C до +40 °C |
| Влажность | ≤ 90% RH |
| Габариты | 335 х 215 х 88 мм |
| Вес нетто | 3600 г |
| Комплектация | лабораторный измеритель LCR Tonghui TH2817B+ – 1 шт калибровочная пластина – 1 шт щупы с зажимами Кельвина – 1 комплект 4-контактный зажим – 1 шт |
| Совместимость | Тестовый патч-кабель Tonghui TH26029B Коммутационный тестовый кабель Tonghui TH26009B |

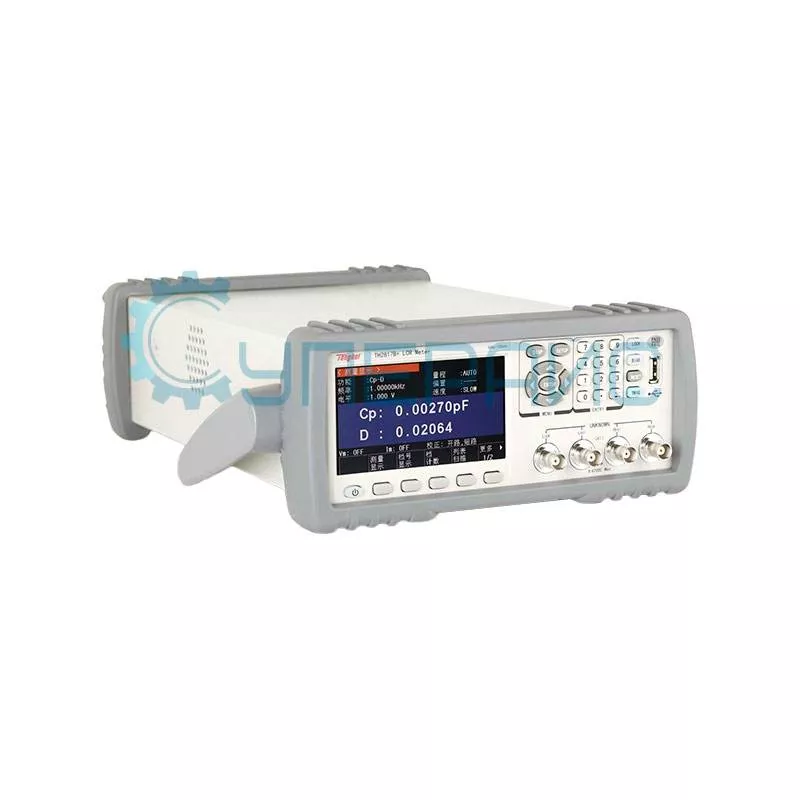

Настольный анализатор LCR метр Tonghui TH2817B+
Исследование электронных компонентов становится лёгким и точным с LCR метром Tonghui TH2817B+. Этот настольный анализатор компонентов предоставляет высокое разрешение с обширным функционалом для анализа различных типов деталей, что делает его помощником как для инженеров, так и для энтузиастов.
Высокоточный анализатор
Прибор помогает выполнять точные измерения, гарантируя детальный анализ электротехнических параметров. Интегрированный компаратор позволяет быстро сравнивать измеренные значения с заданными, что делает процесс проверки удобным и продуктивным.
Преимущества модели:
- Настольная конфигурация с интуитивным пользовательским интерфейсом делает работу с прибором лёгкой и удобной. Благодаря чёткому дисплею с 6-битным разрешением и простым управляющим элементам вы сможете быстро освоить его функционал, выполняя измерения без лишних усилий.
- Объёмная внутренняя и внешняя память для хранения результатов измерений, а также возможность расширения через внешние носители данных предоставляет удобство сохранения и последующего анализа полученных данных. Это полезно при работе с большим объёмом данных или при необходимости долгосрочного мониторинга.
- Оператор получает доступ к расширенному набору функций, помогающих точно определить параметры компонентов. С ним легко анализировать множество оборудования с высокой степенью точности сведений об индуктивности, ёмкости, сопротивлению, проводимости, другим параметрам.
Измеритель LCR метр Tonghui TH2817B+ — функциональное оборудование с расширенным функционалом для детального инженерного анализа. Поддержка обширного набора функций и удобство эксплуатации делают его выбором как для профессионалов, так и для любителей электроники.
Обзорная таблица измерителей LCR Tonghui
| Характеристики | TH2817B+ | TH2817C+ | TH2830 | TH2832 |
| Режимы измерения | автоматический / ручной | 10 параметров на выбор | автоматический / ручной | |
| Тестируемая частота | 50 Гц - 100 кГц | 20 Гц - 200 кГц | ||
| Выходное сопротивление | 10 Ом, 100 Ом | 30 Ом, 100 Ом | ||
| Точность измерения частоты | ± 0,1 % | LCRZ: 0,05% DCR: 0,1% | ||
| Скорость тестирования | быстрая - 19 мс средняя - 83 мс медленная - 333 мс | быстрая - 9 мс средняя - 67 мс медленная - 187 мс | быстрая - 13 мс средняя - 90 мс медленная - 370 мс | |
| Параметры тестирования | L, C, R, |Z|, D, Q,Ө | L, C, R, |Z|, D, Q, X, Өd, Өr, Vm, Im, △% | L, C, R, |Z|, D, Q,Ө, Δ% | |
| Дисплей | 4.3-дюйма TFT LCD, разрешение 480x272 | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
